Ap FDI型氮化硼潤滑涂料濃縮液
產(chǎn)品概述：熔石科技制造的Al&AP 系列氮化硼潤滑涂料，采用高結(jié)晶度的高純氮化硼粉體為原料，具有優(yōu)異的潤滑性及抗氧化性，體現(xiàn)出與銅、鋁有色金屬以及玻璃等熔體高度的不潤濕特性。該系列涂料產(chǎn)品采用去離子水為溶劑，不含有害雜質(zhì)離子，涂料體系呈弱酸或弱堿性，不會對周邊環(huán)境產(chǎn)生危害，屬于環(huán)境友好型產(chǎn)品。
產(chǎn)品信息
主要特性：Ap FDI-40 型氮化硼潤滑涂料是以無定型氧化硅類無機(jī)高溫溶膠為結(jié)合劑，以去離子水為溶劑的水性涂料濃縮液。該型號涂料具有涂層硬度較高，與耐火基材附著力強(qiáng)，尤其適用于輕質(zhì)保溫類耐火基材表面的防護(hù)與潤滑。同時(shí)，Ap FDI-40型氮化硼涂料，抗金屬熔體沖刷性能更好，涂層壽命更長。
Ap FDI型涂料，由于具有優(yōu)異的附著性能，特別適合鋁熔鑄用溜槽、澆道、過濾箱等預(yù)制件表面使用。Ap FDI-40 型濃縮液，在加水稀釋時(shí)體現(xiàn)出較為廣泛的抗離子特性，對不同地域的水質(zhì)兼容性較好。
應(yīng)用范圍：Ap FDI-40型氮化硼潤滑涂料，特別適合于對涂層使用壽命有要求的工藝環(huán)境，希望涂層能夠?qū)崿F(xiàn)多次反復(fù)使用，能夠抵抗金屬熔體的沖刷。Ap FDI型氮化硼涂料，采用無定型硅為結(jié)合體系，整體涂層硬度較高，對耐火基材表面潔凈度要求高，盡量避免表面浮灰雜質(zhì)的存在，因此對于新的無任何涂層的耐火基材首次應(yīng)用氮化硼涂料非常適合，但應(yīng)確保首次使用涂層不易過厚。同時(shí)該型號的涂料，可以與金屬基材表面有效的結(jié)合，不易剝落。
使用方案：Ap FDI-40型氮化硼涂料是高度濃縮的涂料，通常情況下需要加水稀釋后進(jìn)行試用，可采用涂刷或噴涂方式都可以。料水稀釋比例達(dá)到1:5~1:7。最低稀釋比例不低于1:4，否則涂層涂覆過厚，容易產(chǎn)生剝皮現(xiàn)象。在使用前，需對基材進(jìn)行一定的預(yù)熱，操作時(shí)，基材表面適合溫度為80℃，當(dāng)基材表面溫度較高時(shí)，應(yīng)提高稀釋比例，最高溫度不宜超過300℃。基材表面溫度為60~100℃，可按料水比為1:5稀釋后噴涂或刷涂；基材表面溫度為120~200℃時(shí)，可按1:6稀釋后使用；當(dāng)基材表面溫度超過200℃時(shí)，可按1:6~1:7進(jìn)行稀釋后噴涂。

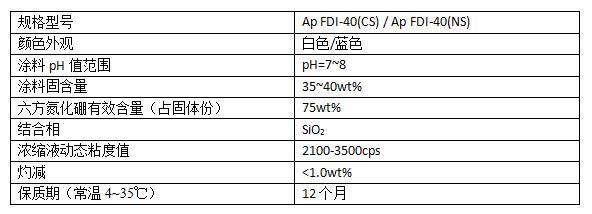

性能參數(shù)
注意事項(xiàng)：
1.不同pH值體系的氮化硼涂料不可混合攪拌使用，但在高溫干燥狀態(tài)下則無影響。
2.避免長期存放在低于0℃或高于50℃的環(huán)境下。
3.涂料濃縮液應(yīng)該指定比例稀釋，未用完的涂料應(yīng)蓋好密封蓋。
4.涂料在使用前，需清除基材表面的浮渣、灰塵等。
5.涂料涂刷或噴涂在工件表面時(shí)，工件表面溫度不超過300℃。待涂層徹底干燥后方可接觸熔體。
6.單次涂覆厚度不宜過厚，需定期清理積聚在基材表面的涂層及殘留物質(zhì)。
7.濃縮液會隨環(huán)境溫度的變化，粘度值發(fā)生輕微的變化，屬于正常現(xiàn)象。
手機(jī)：185-3885-8592
郵箱：rskj0427@163.com
地址：河南省洛陽市高新區(qū)延光路火炬創(chuàng)業(yè)園
